Pour un immeuble neuf ou une rénovation de copropriété, le bon ascenseur se choisit en fonction de la fréquentation, des dimensions de la gaine, de la hauteur desservie et des besoins d’accessibilité. APM Résidence regroupe plusieurs capacités et configurations de cabines.
Caractéristiques techniques
| Gamme | APM Résidence |
|---|---|
| Charge nominale de la gamme | 450 à 1 600 kg |
| Capacité indicative de la gamme | 6 à 21 personnes |
| Plage de vitesse de la gamme | 1,0 à 2,5 m/s selon les versions |
| Ouverture de porte | Centrale ou latérale selon modèle |
| Choix de finitions | Inox, stratifié, verre et habillages de cabine |
Bien dimensionner la gaine
Un ascenseur destiné à un immeuble R+4 ne se dimensionne pas uniquement au nombre d’étages. Le nombre de logements, les charges transportées, l’accessibilité, l’ouverture des portes et la place du contrepoids influencent la configuration. Il faut mesurer largeur et profondeur de gaine, fosse et hauteur libre sous dalle.
Exemple de tableau technique fourni dans les documents de gamme, à valider pour le projet : pour 630 kg et 8 personnes, une version à ouverture centrale indique une cabine de 1 400 × 1 100 mm et une gaine de 1 800 × 1 700 mm.
Portes, cabine et sécurité
Le choix des portes conditionne la largeur utile d’entrée et la place nécessaire aux paliers. Les matériaux de cabine, la commande et les dispositifs de sécurité doivent être définis avec les plans et les normes applicables, notamment selon la famille EN 81 pertinente au modèle.
Consultez également les cabines et finitions, les portes et notre guide des dimensions.
Questions fréquentes
Quelle capacité choisir pour un immeuble ?
La décision dépend de la fréquentation, des logements desservis et des contraintes d’accès. La charge nominale doit être confirmée par l’étude.
Existe-t-il des ascenseurs à ouverture latérale ?
Oui, la gamme de la gamme présente des versions à ouverture centrale et latérale.
Les dimensions de catalogue sont-elles définitives ?
Non. Elles servent à préparer l’étude et doivent être revalidées sur les plans et la configuration retenue.
Habillage et choix de la cabine

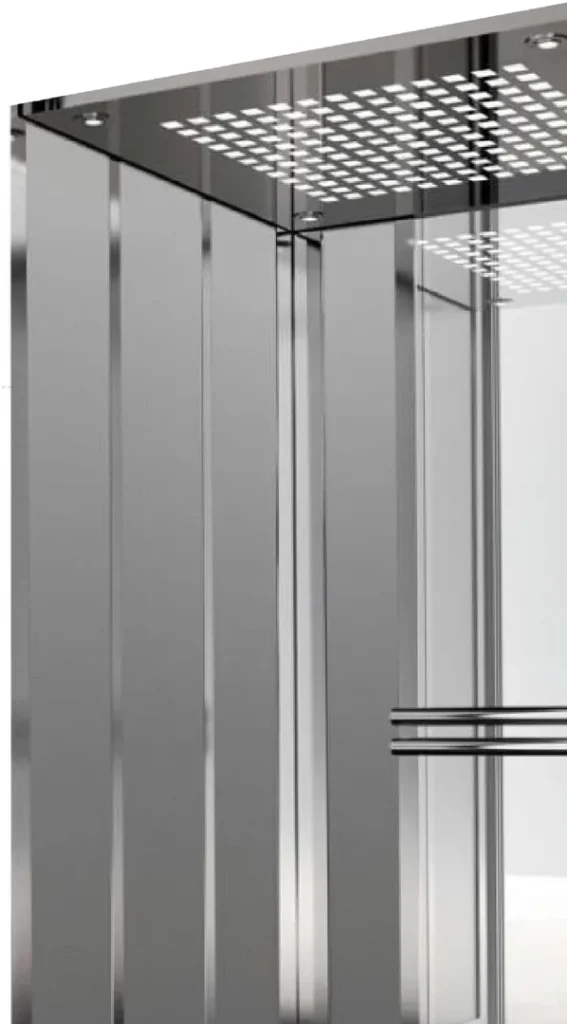

Une cabine pour immeuble doit répondre au trafic et à l’environnement intérieur. La collection consultable comprend huit références de cabines : C320, C322, C329, C330, C333, C331, C316 et P02. Des solutions en inox, stratifié ou vitrage permettent d’harmoniser l’ascenseur avec le hall et les étages.
Découvrir les huit modèles de cabines et les modèles de portes.
Caractéristiques d’un projet résidentiel
La gamme passagers couvre des configurations pour 6 à 21 personnes et des charges nominales de 450 à 1 600 kg. La vitesse peut aller de 1,0 à 2,5 m/s selon la capacité et le modèle. Le choix entre ouverture centrale et latérale influe directement sur les dimensions de la gaine et sur la largeur libre de passage.
La sélection des équipements de sécurité, du système de commande, de la motorisation et des portes se fait avec les plans du projet. Les tableaux dimensionnels doivent correspondre exactement au matériel retenu.
